Decoder-Version 5: Flache Version mit M51660L

In den Lok-Decoder-Versionen V.1 bis V.4 wird das Servo-IC NE544 verwendet. Dieser Baustein wird leider nicht mehr hergestellt, so dass Probleme bei der Beschaffung auftreten können. Eine neue Version des Lok-Decoders  verwendet ein anderes IC, nämlich den überall erhältlichen Typ M51660L (Link zum Datenblatt).

Schaltplan Lok-Decoder V. 5 Der geänderte Teil-Schaltplan des Lok-Decoders

Gegenüber der Schaltung mit dem NE544 entfallen die Bauteile R5, R6, C4, C5 und C6. Dafür finden die passiven Bauteile Ra, Rb, Rc und Ca bis Ce Verwendung.

Die Werte der passiven Bauelemente zeigt die folgende Tabelle:

Ra SMD-Chip-Widerstand 1/4 W 18 k
Rb SMD-Chip-Widerstand 1/4 W 2k7
Rc SMD-Chip-Widerstand 1/4 W 39 k
P SMD-Trimmwiderstand 5 k
Ca SMD-Tantal-Elko 35 V 0,1 µF
Cb SMD-Tantal-Elko 35 V 0,1 µF
Cc SMD-Keramik-Chip-Kondensator 33 nF
Cd SMD-Tantal-Elko 35 V 0,47 µF
Ce SMD-Tantal-Elko 20 V 2,2 µF
IC3 M51660L

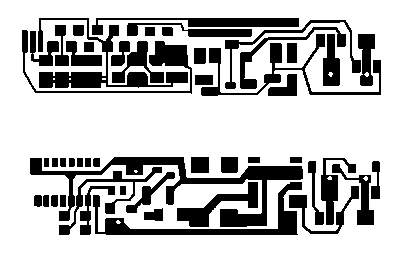

Das Platinen-Layout für die obige Schaltung basiert auf dem von Version 4a, die in meinem Buch, auf der CD und der Download-Bauanleitung beschrieben wird. Die Platinenseite mit dem Gleichrichter und dem IC2 ist unverändert geblieben, ebenso die Anordnung der Bauteile des Schaltverstärkers auf der Seite von IC3.

Die CD und die Download-Bauanleitung enthalten den Plan des Platinen-Layouts in der Originalgröße zum Ausdrucken.

Fertig geätzte Platinen können Sie direkt bei uns bestellen: Zur Preisliste, zum Onlineshop


Bestückungsplan für den Decoder Version 5

Bestückungsplan Lok-Decoder V. 5

Anschlüsse R: Radkontakte, M: Motor

zum Ausdrucken des Bestückungsplanes

Montage- und Löthinweise für den Decoder Version 5

Das IC M51660L wird in Oberflächen-Montage eingesetzt. Dazu werden die Pins nahe am Gehäuse rechtwinklig abgebogen und abgeknipst, so dass eine kleine Lötfläche von ca. 1 mm Länge verbleibt, mit der das IC direkt auf die entsprechenden Pads der Platine gelötet wird. Dabei wird zunächst der Anschluss 2 festgelötet, dann, nach sorgfältiger Ausrichtung, Pin 13 und schließlich alle weiteren. Es empfiehlt sich, das IC vor der Montage von Ra---Rc und Ca---Ce festzulöten, weil man nach dem Einlöten dieser Bauteile an die  Anschlüsse des ICs mit ungerader Nummer nur sehr schwer herankommt. Da im Unterschied zu der Layout-Version 4a die Durchkontaktierungen für die Plus- und Minusanschlüsse entfallen, müssen diese Verbindungen mit dünnen Kabelverbindungen hergestellt werden (Plus- und Minusanschluss am IC3, Drahtbrücke für den Minusanschluss des Schaltverstärkers).

Der Widerstand Rc bestimmt die Höchstgeschwindigkeit der Lokomotive. Eine Verringerung des Wertes ergibt eine Verringerung der Höchstgeschwindigkeit, eine Vergrößerung das Gegenteil. In den meisten Fällen wird der angegebene Wert einen guten Kompromiss zwischen guter Regelbarkeit und höchster Geschwindigkeit darstellen.

Hinweis für LGB-Loks: Die im Schaltverstärker verwendeten SMD-Darlington-Transistoren (T3/T4 und T6/T7) verkraften maximale Stromstärken von 1,5 A, für LGB-Loks wird dies möglicherweise nicht in allen Fällen ausreichen. Möchten Sie nicht auf die Decoder-Versionen 3 oder 4 zurückgreifen, können Sie auch die gedrahteten Transistor-Typen BD677 und BD678 verwenden, die Sie mit ein wenig Geschick auf den Löt-Pads für die SMD-Typen auflöten können (richtige Polung beachten, siehe auch den Hinweis auf der Seite Ergaenzungen!).



Ansicht der fertigen bestückten Platine (Ober- und Unterseite)

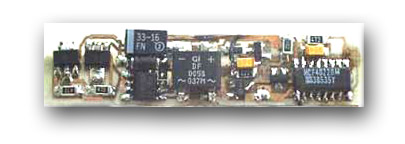

Foto des Decoders V. 5 - Seite A

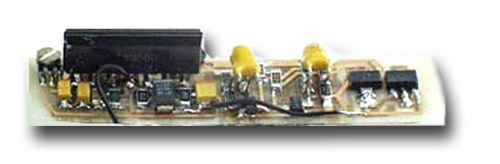

Foto des Decoders V. 5 - Seite B
